В условиях Свердловской области и города Первоуральска температурные колебания накладывают на промышленные конструкции требования, которые часто недооцениваются при проектировании и монтаже. Температурная деформация — изменение размеров и формы металлических элементов под влиянием температуры — может приводить к смещению опор, росту напряжений в узлах и преждевременному выходу из строя инженерного оборудования. Понимание физических причин и системный подход к компенсации деформаций позволяют снизить риски и обеспечить долговечность сборных и сварных конструкций промышленного объекта.
Причины и последствия температурных деформаций
Ключевые факторы, влияющие на деформации
— диапазон температур эксплуатации и суточные колебания;
— длина пролётов и размеры элементов (чем больше длина, тем больше абсолютная деформация);
— различия в коэффициентах теплового расширения материалов, используемых в связях и привязанностях;
— жёсткость узлов и наличие жёстких заделок, препятствующих свободной деформации;
— локальные источники тепла: сварка, технологические печи, нагревательные трубопроводы;
— воздействие солнца и асимметрия нагрева;
— поведение фундаментов при промерзании и оттаивании грунта (усадка фундамента — вертикальное перемещение основания под нагрузкой и под влиянием сезонных процессов).
Опасности игнорирования учёта температурных деформаций:
— накопление статических и циклических напряжений в сварных швах и болтовых соединениях;
— смещения и перекосы технологического оборудования, ведущее к трению, протечкам, снижению ресурса уплотнений;
— нарушение сопряжений между конструкциями и инженерными сетями, деформационное повреждение изоляции и покрытий;
— усталостный излом при циклическом нагреве/охлаждении и последующие аварии.

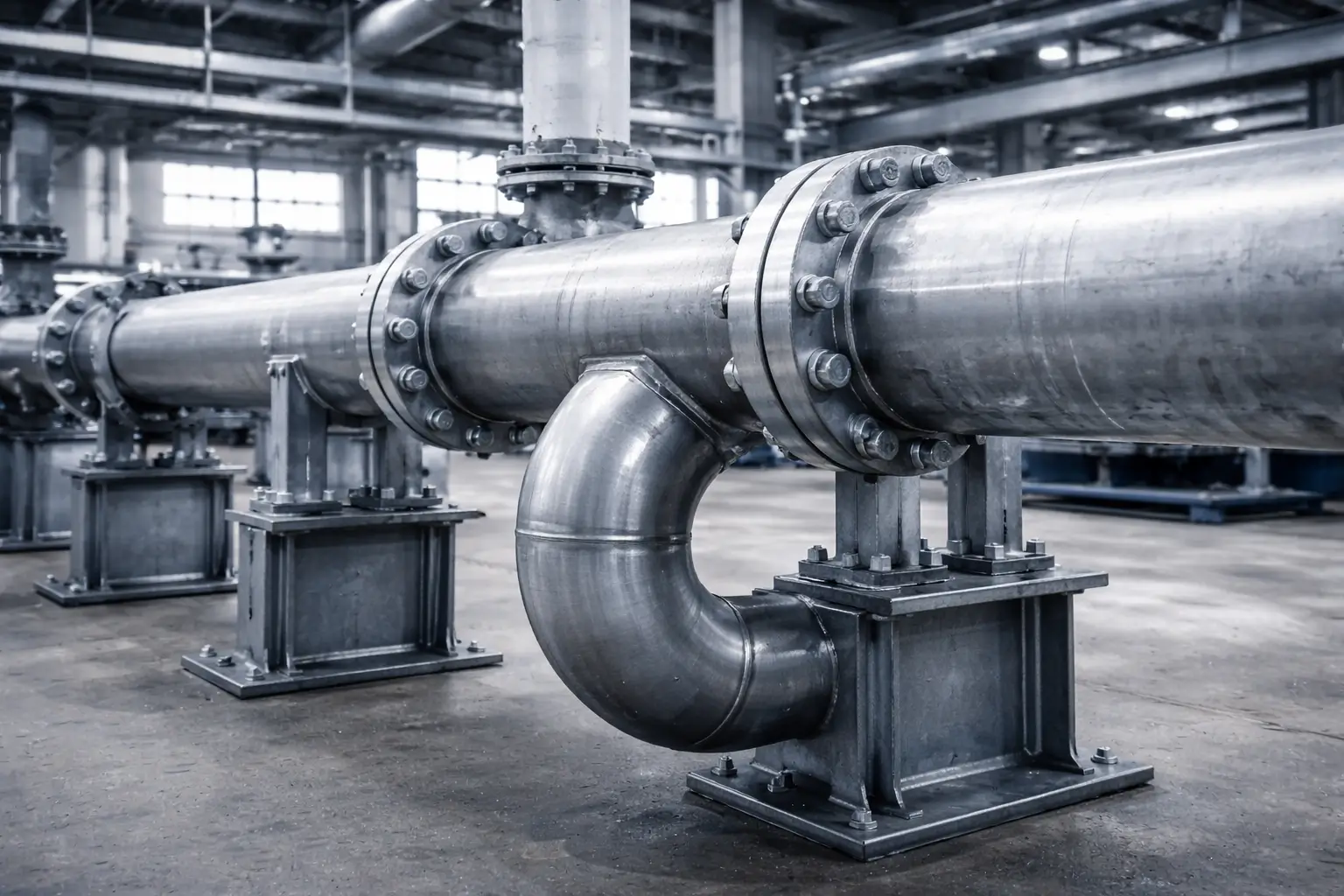

Проектные решения для компенсации деформаций
Конструктивные элементы и определения
— скользящая опора — опорный узел, допускающий продольное перемещение элемента относительно опоры при изменении его длины; предназначена для передачи вертикальной нагрузки при свободном продольном смещении;
— деформационный шов — зазор или конструктивный элемент, отделяющий два соседних участка конструкции для предотвращения передачи температурных и усадочных напряжений между ними.
Проектные подходы:
— выделение контрольных зон с учётом температурных градиентов: в длине пролёта, у жёстких заделок и в местах перехода материалов с разным коэффициентом теплового расширения;
— применение скользящих и направляющих опор для обеспечения односторонней передачи нагрузки при свободном смещении по одной оси;
— проектирование направляющих со съёмными/регулируемыми элементами для балансировки трения и обеспечения движения в течение ресурса;
— устройство деформационных швов в настилах, коробаx перекрытий и фасадных элементах, а также компенсаторов в трубопроводах и кабельных лотках;
— использование упругих компенсаторов (гофры, сильфонные компенсаторы) в линиях трубопроводов и воздуховодов для локальной компенсации линейных перемещений и угловых смещений;
— предусмотреть продольные и поперечные швы в местах концентрации температурных градиентов.
Материалы и соединения:
— выбирать материалы с согласованными коэффициентами теплового расширения в сопряжённых узлах; при необходимости вводить переходные элементы;
— предусматривать слotted holes (продолговатые отверстия) и специализированные болтовые узлы, допускающие перемещение, при сохранении устойчивости крепления;
— применять преднапряжение и контролируемую сварку для уменьшения остаточных деформаций и контроля геометрии после термического воздействия.
Монтаж и исполнительная документация
Технология монтажа
Монтаж должен учитывать климатические условия и температуру монтажного периода. Основные технологические приёмы:
— опираться на температурную привязку: рассчитывать монтажные зазоры с учётом температуры сборки и ожидаемого диапазона эксплуатации;
— использовать временные крепления и распорки, позволяющие снять лишние заделки после окончания сварочных работ и охлаждения;
— проводить последовательность сварки, минимизирующую появление и накопление теплоиндуцированных деформаций (например, симметричная разделка и чередование швов);
— применять предварительную механическую подгонку узлов и контрольные шаблоны для обеспечения заданных геометрий при разной температуре;
— предусматривать доступ для регулировки скользящих опор и замены компенсационных элементов.
Специфика монтажного контроля:
— фиксировать положение опор, зазоры деформационных швов и состояние направляющих при каждом этапе монтажа с привязкой к температуре наружного воздуха и деталей;
— отмечать на исполнительной документации моменты установки временных элементов и их демонтажа;
— вести журнал натяжений болтов и протяжек, чтобы исключить зажатие, мешающее смещению.
Контроль и испытания
Инструментальные методы контроля:
— лазерные нивелиры и трассирующие приборы для проверки геометрии и линиибродов в пролётах;
— измерение люфтов и усилий в скользящих опорах, проверка коэффициента трения;
— установка датчиков деформации и температурных датчиков на критичных элементах для мониторинга в режимах пуска и смены сезонов;
— пробные температурные циклы или имитация температурных условий для проверки работоспособности компенсаторов и направляющих.
Испытания:
— гидравлические и герметичностные испытания трубопроводов с учётом возможности термических перемещений;
— статические испытания опор и креплений с проверкой сохранения подвижности направляющих после нагрузки;
— проверка электро-, тепло- и виброизоляции при реальном рабочем температурном режиме.
Практические рекомендации
— Сформулировать температурные привязки монтажных размеров с учётом времени года и температурного режима на период монтажа.
— Предусмотреть скользящие опоры в продольных направлениях крупных пролётов и направляющие с контролем трения.
— Использовать продолговатые отверстия в болтовых соединениях для допуска линейных перемещений.
— Включать деформационные швы на стыках зданий и в местах перехода к жёстким заделкам.
— Размещать температурные компенсаторы в трубопроводах вблизи точек опоры и у переходов между материалами.
— Применять симметричную технологию сварки и последовательную зачистку швов для минимизации коробления.
— Проверять совместимость коэффициентов теплового расширения при подборе материалов и элементов крепежа.
— Проектировать фундаменты с возможностью регулировки опор и учётом сезонной деформации грунта.
— Организовать оперативный мониторинг положения опор и деформации критичных узлов на этапе пуска и в первые сезонные циклы.
— Включать в исполнительную документацию сведения о температуре при монтаже, положении компенсационных элементов и результатах проверок.
Сценарии и типичные ошибки
Типичные ошибки проектирования и монтажа
— игнорирование монтажной температуры: закладывание нулевых зазоров при температуре, сильно отличающейся от рабочей, что приводит к зажатию при снижении температуры;
— чрезмерное жёсткое крепление на нескольких опорах одновременно, исключающее свободу перемещения и формирующее непредусмотренные опорные реакции;
— установка направляющих с высоким коэффициентом трения или засорение смазкой, препятствующее перемещению;
— использование неподходящих компенсаторов (например, жёсткие гофры там, где требуется осевое смещение), приводящее к дополнительным изгибающим нагрузкам;
— недостаточный учёт сезонной осадки фундаментов и морозного пучения при размещении опор вблизи неотапливаемых траншей.
Учет климатических особенностей Первоуральска
— прогнозировать влияние морозного пучения на опоры, особенно в районах с неоднородными грунтами; предусматривать термоизоляцию фундаментов и корректируемые опорные элементы;
— учитывать кратковременные, но значимые перепады температуры при смене сезонов и при аварийных отключениях отопления;
— предусмотрительно размещать деформацияционные зазоры и компенсаторы в местах с возможным попаданием снега и льда, исключая их блокировку;
— организовать обслуживание скользящих опор в зимний период: предусмотреть защитные кожухи и системы подогрева/обогрева при необходимости.
Заключительная мысль
Системное учёт температурных деформаций на этапе проектирования, точная привязка монтажных размеров к температуре сборки, правильно спроектированные компенсаторы и скользящие опоры, а также продуманная технология монтажа и контроль за состоянием узлов в первые эксплуатационные циклы создают надёжную основу для устойчивой работы промышленных металлоконструкций и инженерного оборудования. Такой подход снижает аварийные риски, упрощает обслуживание и продлевает срок службы элементов, особенно в климате Первоуральска с его сезонными перепадами и специфическими геотехническими условиями.
