Неправильное распределение нагрузок в металлическом каркасе приводит к предсказуемым проблемам: перекосы, трещины в сварных швах, чрезмерная деформация фундаментов и преждевременный износ опорного оборудования. Баланс нагрузок — корректное соотношение и последовательная передача всех действующих сил от технологического оборудования через металлоконструкцию на фундамент и землю; задача заключается не только в расчёте прочности, но и в обеспечении устойчивой, контролируемой «цепочки» передачи усилий при реальных условиях строительства и эксплуатации.
Особенности уральской промышленной среды и специфика промышленных объектов Первоуральска усиливают требования к точности привязки оборудования: сезонные перепады температур, снежные и ветровые нагрузки, высокая насыщенность площадок тяжёлым оборудованием и ограниченные возможности переноса тяжёлых агрегатов после монтажа требуют продуманного подхода к балансу нагрузок уже на этапе проектирования.
Особенности передачи нагрузок
Передача нагрузки в металлоконструкциях происходит по компактным и понятным законам, но в реальных проектах появляется много источников конфликтов: несовершенство сопряжений, монтажные допуски, временные крепления, неучтённые динамические воздействия.
Статические и динамические нагрузки
Статическая нагрузка — постоянное или длительное усилие, приложенное к конструкции: вес оборудования, собственный вес металлокаркаса, постоянные технологические элементы. Динамическая нагрузка — переменные силы: вибрация от вращающихся машин, гидравлические удары, импульсные нагрузки при пуске/останoвке. При первом упоминании: вибрация — колебательные перемещения, вызываемые периодическими или случайными силами, что ухудшает контакт в сопряжениях и ускоряет усталость металла.
Ключевой принцип — не смешивать понятия «несущая способность» и «жёсткость». Конструкция может выдерживать расчётную силу, но при недостаточной жёсткости происходят перемещения, которые нарушают выравнивание технологического оборудования и меняют режим его работы.
Термические и сезонные эффекты
Термическая деформация — изменение размеров конструкции под действием температуры. Для Урала характерны резкие перепады температуры между сезонами и большим суточным диапазоном. При первом упоминании: температурное удлинение — изменение длины элемента вследствие тепловой деформации; важно учитывать коэффициент линейного расширения металла.
Неучтённые термические напряжения концентрируются в жёстких узлах и опорах, ведут к усталостным трещинам и смещению опорных плоскостей. Для протяжённых ферм и связей необходимы компенсаторы и температурные швы либо расчёт свободных перемещений, позволяющий оставить узлы «подвижными» в заданных пределах.
Взаимодействие с фундаментом
Фундамент — ключевой элемент в цепочке передачи нагрузок. Часто проблема начинается ещё на стадии подготовки площадки: неоднородность грунта, остаточные просадки от предыдущих работ, некачественная подготовка под отливку плиты усложняют достижение проектного распределения усилий.
При первом упоминании: опорная плита (грунт-плита) — элемент фундамента, распределяющий нагрузки на грунт и связывающий оборудование с конструкцией. Неровный контакт между плитой и основанием приводит к концентрациям усилий в отдельных точках, создаёт перекосы и повышенные напряжения в элементах каркаса.
Проектирование узлов и сопряжений
Узел крепления — место соединения элементов конструкции между собой или с оборудованием; от качества разработки узла зависит корректность передачи сил и допустимость перемещений. При проектировании узлов важно смотреть не только на прочность болтов и швов, но и на работу узла в условиях реальной эксплуатации: смещения, вибрация, коррозия и возможность технического обслуживания.
Принципы расчёта и допусков
— Обеспечивать явную путевую схему передачи усилий: от точки приложения нагрузки до центра опоры, минимизируя количество промежуточных «переходных» деталей.
— Задавать допуски так, чтобы в монтажной схеме была возможность регулировки положения оборудования: базы с болтовыми зазорами, регулируемые опорные плиты, шпонки и клинья.
— Предусматривать резервирование нагрузок: если один элемент выходит из работы, система должна временно перераспределять усилия без опасного превышения напряжений.
Расчёт узла должен учитывать режимы, при которых контакты смотрятся как «жёсткие» или «подвижные». Часто проектировщики задают узлы как полностью зажатыми, а монтажники собирают их с зазорами — это источник ошибок.
Соединения: сварка против болтов
Сварной шов даёт монолитность и жёсткость, болтовое соединение — потенциал для регулировки и разборки. Выбирать способ следует, исходя из необходимых допусков и условий эксплуатации: там, где возможны температурные перемещения — предпочтительны болтовые шарниры с контролируемой жёсткостью; при необходимости жёсткой монолитности — тщательно выполненные сварные соединения с учётом термических деформаций при сварке.
Важно предусматривать контроль качества сварки и корректную защиту от коррозии, особенно в условиях уральской влажности и агрессивных сред на промплощадках.

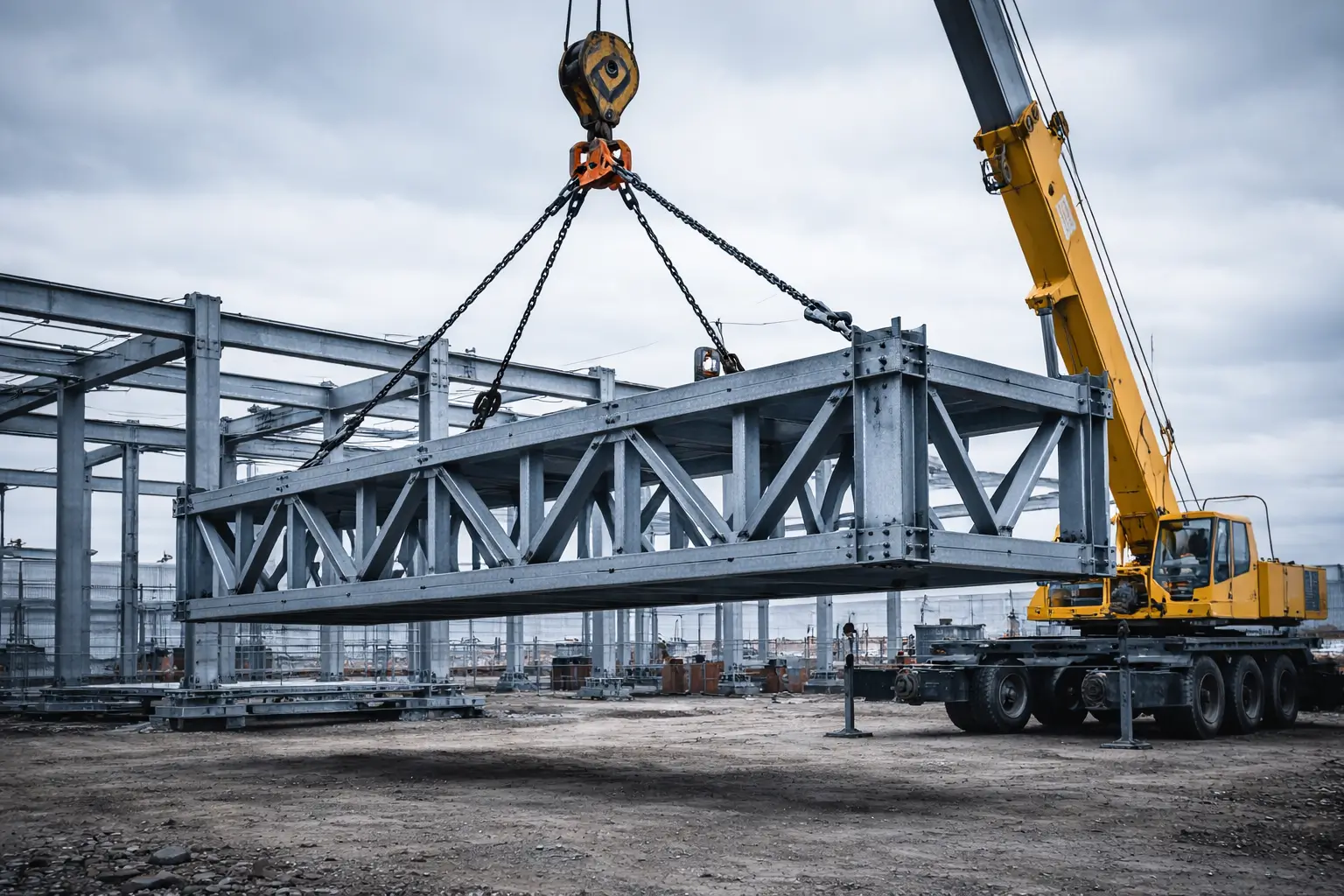

Монтаж и наладка
Монтаж — момент, когда расчёт встречается с реальностью. Ошибки на стройплощадке редко остаются незамеченными: перекосы, нестыковки, «подгонка по месту» способны изменить исходный баланс нагрузок.
Последовательность работ
— Выполнить тщательную разбивку осей и уровней, привязав ключевые точки к геодезическим отметкам.
— Установить временные монтажные опоры и распорки, позволяющие корректировать геометрию сборки без передачи финальных нагрузок на оборудование.
— Последовательно переводить нагрузку с временных опор на проектные опоры, используя поэтапную регулировку и контроль деформаций.
При первом упоминании: монтажная схема — поэтапный план сборки конструкции, включающий последовательность установки элементов, временные опоры и методы контроля геометрии.
Контроль качества и инструменты контроля
Классический набор измерений: нивелиры и лазерные рейки для контрольных уровней, тахеометры для привязки осей, инклинометры и измерительные щупы для проверки прилегания пластины к опорной поверхности. Для динамических проверок применяется измерение вибрации и фазовое сопоставление при запуске оборудования.
Особое внимание уделять проверке контакта подошв опорных плит с фундаметом после заливки подбазового раствора (грунтовка/ингибитор/гидроизоляция влияют на прилегание). Недостаточная или неравномерная заливка приводит к перераспределению усилий и локальным перегрузкам.
Диагностика проблем в эксплуатации
Признаки нарушенного баланса — увеличение вибраций, частые обращения по выравниванию, деформации элементов каркаса, образование трещин в сварных швах. Диагностика должна выявить источник: неравномерная осадка, смещение опор при пуске, усталость металла, изменение технологического режима.
Методы диагностики:
— Визуальный контроль и фотодокументация проблемных узлов.
— Геометрическая съёмка для выявления перекосов.
— Инструментальная проверка напряжений и деформаций: тензодатчики, лазерные трекеры, виброметрия.
— Сравнение фактических нагрузок с проектными значениями и анализ отклонений.
Ранняя диагностика даёт возможность локального вмешательства: усиление листами, подрезка и переразметка опор, установка дополнительных распорок. Чем позже выявлен дефект, тем дороже и сложнее ремонт.
Практические рекомендации
— Сформулировать ясную цепочку передачи усилий от каждого крупного агрегата до фундамента.
— Проверять геодезическую привязку опорных плоскостей перед установкой оборудования.
— Сопоставлять фактические монтажные допуски с проектными требованиями и документировать отклонения.
— Предусматривать в узлах возможные регулировки: болтовые пластины, подклинки, регулируемые опоры.
— Проектировать компенсаторы для линейных перемещений в протяжённых элементах.
— Использовать временные опоры при монтаже и поэтапно переводить нагрузку на проектные опоры.
— Выполнять контроль прилегания плит и правильности заливки подбазового раствора.
— Проверять качество сварных швов и болтовых соединений до ввода в эксплуатацию.
— Устанавливать точки для последующего мониторинга напряжений и вибрации.
— Планировать ревизию узлов при смене технологического оборудования или при увеличении нагрузок.
Заключительная мысль
Комплексный подход к балансу нагрузок — сочетание точной геодезии, продуманного проектирования узлов, последовательного монтажа и регулярного мониторинга — снижает риски эксплуатации и увеличивает срок службы металлоконструкций и оборудования. В условиях промышленных площадок Первоуральска и Свердловской области внимание к деталям передачи усилий превращает потенциальные источники аварий в прогнозируемые и управляемые параметры, что даёт экономический и эксплуатационный эффект без громких решений.
