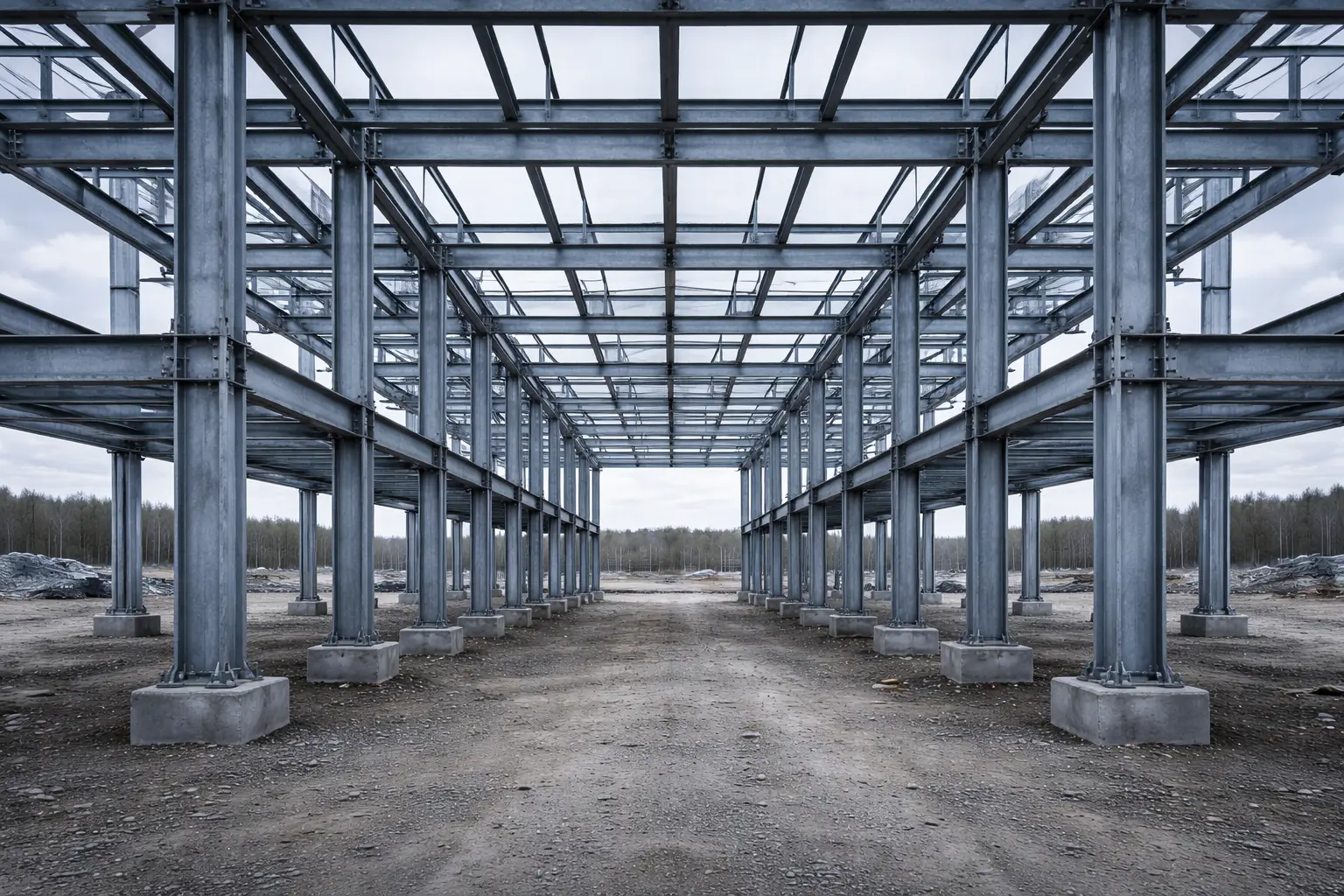

Монтаж тяжёлого технологического и инженерного оборудования на металлоконструкции требует точного управления геометрией несущих элементов, иначе — снижение срока службы, риск отказов и дополнительные эксплуатационные затраты. Деформация — изменение формы или размеров конструкции под нагрузкой — способна возникать в ходе сборки, в процессе затяжки болтов, при подъёме и установке агрегатов, а также под воздействием временных монтажных нагрузок. Для промышленных объектов Первоуральска с ограниченной площадью и плотной инфраструктурой особое значение приобретает системный контроль этих эффектов и построение компенсационных схем до начала монтажа.
Часто ошибка заключается не в одиночном недопуске, а в накоплении мелких несовпадений: допуски деталей, погрешности сборки, тепловые расширения, несимметричные монтажные усилия. Геометрическая несоосность — смещение и/или поворот осей соединяемых элементов относительно проектного положения — приводит к концентратам напряжений, затруднениям при юстировке и необходимости реконструкции опор. Поэтому важна методология, позволяющая прогнозировать и корректировать деформации поэтапно.
Значение раннего учёта монтажных деформаций
Раннее выявление и прогнозирование деформаций меняет подход к организации монтажа. Уже на стадии подготовки площадки и оформления технологических карт следует согласовывать положения временных опор, положение подмостей и последовательность подъёмов. Монтажные схемы, ориентированные только на «посадку» оборудования на проектные точки, часто не учитывают взаимодействие смежных элементов и эффект от собственных весов. В результате корректировки на месте требуют значительного перевеса монтажных машин, перестановок и дополнительных укрупнений конструкций.
Проектировать монтажную стратегию с учётом деформаций — значит определить критические связки конструкций и узлы, где малые смещения дают большой эффект. Типичные такие узлы: плиты опор, ригели над фундаментами, колонны с консолями под насосные агрегаты, рамы под холодильные установки и котельные агрегаты. На практике выгоднее выделять «контрольные контуры» — замкнутые группы элементов, уязвимые к прогибам и скручиванию — и моделировать их поведение при планируемых монтажных операциях.
Типичные причины и механизмы деформаций
Выделяются несколько основных источников, каждый из которых требует отдельной стратегии контроля:
— Нагрузки при подъёме и перемещении тяжестей. При неправильном распределении строповки возникает несимметричная нагрузка на раму, что вызывает прогиб и крутку.
— Эффект последовательной сборки. При затяжке болтового соединения с одним темпом формируется неравномерное напряжённое состояние; последующие операции перераспределяют силы, меняя форму узлов.
— Тепловые деформации. Температурные перепады во время хранения или в момент сварки приводят к локальным усадкам или выгибам, особенно в тонкостенных элементах.
— Некорректная подготовка опор. Неровности фундаментных поверхностей, разное уплотнение основания и отсутствие точной нивелировки вызывают перераспределение нагрузок и наклоны колонн.
— Погрешности изготовления. Смещения центра тяжести, нестыковки профиля и отклонения по длине влияют на итоговую геометрию после сборки.
Каждый механизм требует специальных приёмов контроля: от расчётного моделирования до пошаговых измерений и фиксирования результатов в монтажных паспортах.
Методология контроля: последовательность и ключевые мероприятия
Хорошая методика состоит из нескольких взаимосвязанных этапов: подготовка, мониторинг в процессе монтажа и подтверждение геометрии после постановки оборудования на опоры.
1. Подготовка и верификация проекта монтажа
— Определение контрольных контуров и ключевых узлов.
— Разработка схем строповки с указанием центров тяжести и предельных моментов.
— Согласование временных опор и расположения подъёмной техники с ограничениями площадки.
2. Нивелировка и привязка координат
— Установка координатной сетки для всей монтажной зоны; координатная сетка — система ориентировочных точек с фиксированными координатами, используемая для позиционирования конструкций.
— Контроль по реперам и нивелирам перед началом подъёмных операций.
— Проверка горизонталей и вертикалей колонн до жёсткой фиксации.
3. Пошаговый мониторинг в процессе подъёма и установки
— Измерение прогибов ригелей и рам в нескольких контрольных точках до и после каждой серьёзной операции.
— Фиксация моментов затяжки болтов и оценка изменений формы узла.
— Использование временных распорок и выверочных винтов для регулировки положения в момент стыковки.
4. Окончательная юстировка и документирование
— Финальная проверка геометрии после заполнения проектных нагрузок (например, после заполнения резервуаров).
— Составление монтажного акта с измерениями и отклонениями от проектных значений.
— Запись корректирующих мероприятий и рекомендаций для службы эксплуатации.
Ключевой принцип — переход от точечных измерений к анализу распределённой деформации: единичный прогиб у стыка может быть признаком перераспределения усилий по всей раме.
Инструменты и методы измерений на площадке
Выбор инструментов определяется требуемой точностью, доступностью и условиями работ. Для большинства промышленных объектов подходит сочетание геодезического оборудования и портативных датчиков.
— Нивелиры и лазерные нивелиры. Предназначены для точного измерения вертикальных смещений и нивелировки поверхностей. Удобны на больших площадках с множеством реперов.
— Тахеометры и тотальные станции. Позволяют быстро фиксировать трёхмерные координаты контрольных точек с высокой точностью; удобны при сложной привязке нескольких уровней.
— Лазерные сканеры. Предоставляют облако точек всей конструкции, позволяя анализировать форму в целом и выявлять локальные деформации. Эффективны для документации конфигурации перед и после монтажа.
— Датчики натяжения и измерители крутящего момента. Контролируют усилия при затяжке болтов и распределение нагрузок в креплениях.
— Струнные тензометры и датчики прогиба. Применяются для непрерывного мониторинга критических узлов в ходе длительных операций.
— Простейшие инструменты: рулетки, шаблоны, угольники и гидроуровни — остаются необходимыми для быстрой проверки и коррекции в ограниченных условиях.
При выборе оборудования важно учитывать время реакции, удобство установки на объектах Первоуральска и возможное воздействие внешних факторов (пыль, температура, вибрации от соседних работ).
Ситуации на ограниченной площадке: приёмы оптимизации
Первоуральск и окрестные промзоны часто сталкиваются с ограничением площадей и плотной смежностью производств. В таких условиях монтажные операции требуют дополнительной логистики и планирования.
— Минимизировать перемещения тяжёлых секций по площадке, заменяя длину подъёмных операций на дополнительные временные опоры ближе к местам сборки.
— Применять модульную сборку: собирать крупные узлы в максимально законченных модулях с предварительной юстировкой, а затем ставить модули на проектные опоры с минимальной донастройкой.
— Использовать временные растяжки и распорки вместо крупных подъёмных машин там, где доступ крана ограничен.
— Планировать последовательность монтажа так, чтобы каждый установленный узел служил упором или опорой для следующего, снижая количество свободно висящих элементов.
— Учитывать транспортные коридоры и возможность доступа измерительного оборудования для повторных проверок.
Такой подход сокращает количество операций, требующих больших усилий по выравниванию, и снижает вероятность накопления геометрических погрешностей.
Практические рекомендации
— Сформулировать контрольные контуры и ключевые узлы до начала подъёмных операций.
— Проверять координатную сетку и реперы после каждой смены погодных условий.
— Сопоставлять геодезические измерения с данными датчиков прогиба.
— Применять поэтапную затяжку болтов: чередовать секции и фиксировать моменты.
— Распределять строповку через расчёт центров тяжести и допустимых моментов.
— Использовать временные опоры с регулировочными винтами для тонкой юстировки.
— Фиксировать все замеры в монтажных картах с указанием времени и исполнителей.
— Применять лазерное сканирование при сборке модулей для контроля формы в целом.
— Сопоставлять модель конечных элементов с результатами измерений при отклонениях.
— Планировать операции подъёма в периоды минимальной ветровой нагрузки.
— Предусматривать термокомпенсацию при сварочных и нагревающих работах.
— Оценивать возможность перераспределения масс внутри агрегата до начала установки.
Примеры задач и решений на объекте
В условиях филиала с несколькими стартыми производственными линиями типичная задача — установка вакуумного насоса на раме над технологическим ходом. Решение включает выделение трёх контрольных контуров: фундамент — опорная плита — рама; строповочная схема с учётом смещения оси; применение временных опор и лазерной нивелировки с фиксацией результата. Если обнаруживается несимметричный прогиб, последовательность работ меняется: сначала устраняется причина (перестановка строповки или подкладки), затем проводится повторная юстировка и окончательная затяжка болтов по этапам.
Другой кейс — монтаж теплообменника, у которого малая допусковая несоосность приводит к нарушению уплотнений трубопроводов. Здесь полезно привлекать гибкие компенсаторы и ставить промежуточные выверочные фланцы, а также предварительно соединять трубопроводы в модуле с учётом усадки и покачивания при монтаже.
Такие примеры показывают, что решение задач по контролю деформаций чаще носит системный характер: сочетание правильной подготовки, измерений и тактических приёмов на площадке.
Практическая ценность подхода
Системное внимание к деформациям и геометрии во время монтажа снижает количество переделок, уменьшает эксплуатационные риски и повышает согласованность работ в ограниченных условиях промплощадки. Прогнозируемость поведения конструкций и документированная последовательность операций упрощают передачу объекта в эксплуатацию и дают ясные ориентиры для службы эксплуатации. Такой подход обеспечивает стабильность геометрии узлов и повышает надёжность технологического оборудования в продолжительной перспективе.
