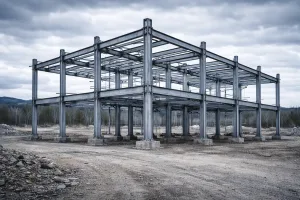

Температурные колебания — повседневная реальность для промышленных объектов Урала. Металлические конструкции и крупногабаритное оборудование реагируют на изменения температуры ощутимыми удлинениями, прогибами и поворотами, что прямо влияет на точность посадки оборудования, герметичность фланцевых соединений и эксплуатационную надёжность. Понимание природы этих явлений и внедрение последовательных инженерных практик позволяют снизить риски переделок, простоев и дорогостоящих доработок в ходе монтажных работ.
Что такое температурная деформация: это изменение размеров и формы конструкции под влиянием изменения температуры. В практическом контексте это выражается в линейной усадке и удлинении элементов, изгибе балок и короблений листов, а также в перераспределении усилий в болтовых и сварных соединениях. Даже миллиметровые смещения на стыках направляющих или фланцевых сопряжений способны привести к перекосам оборудования, утечкам и преждевременному износу.
Причины и характер проблем в условиях Первоуральска
— Большой диапазон температур в течение года и резкие перепады при смене сезонов повышают амплитуду деформаций.
— Монтажные операции часто выполняются поэтапно: монтаж каркаса в холодное время и установка оборудования в тёплый период (или наоборот), что создает рассогласование геометрии.
— Наличие длинных пролётов, протяжённых трубопроводов и массивных опор усиливает влияние температурных градиентов внутри одной конструкции.
— Временный нагрев при сварке, а также локальный солнечный прогрев фасадов и крыш в тёплые дни создают неравномерность температур по сечению элементов.
Последствия игнорирования температурной компоненты
— Несоответствие посадочных мест оборудования конструкции и опор, требующее подкладок, расточек или перестановок.
— Утечки фланцевых соединений и потери герметичности трубопроводов из‑за изменения натяга в болтах при циклическом нагреве/охлаждении.
— Повышенное усталостное напряжение в местах концентрации из‑за циклических температурных колебаний.
— Снижение срока службы уплотнений и подшипников вследствие смещений и перекосов.
Принципы проектно-монтажной координации
— Привести температурные условия проектирования к согласованной базе: определить рабочую и монтажную температуры, а также диапазон ожидаемых сезонных колебаний. Это базовая отправная точка для всех допусков и посадок.
— Учитывать фазу монтажа: отличать допуски для монтажной (временной) геометрии от допусков для эксплуатационной геометрии, чтобы не пытаться «зафиксировать» конструкцию в состоянии, несовместимом с рабочей температурой.
— Заложить компенсаторы и температурные швы там, где возникают длинные непрерывные пролёты или трубопроводы: позволить системе свободно менять длину без передачи больших сил на оборудование.
— Проектировать опоры с возможностью регулировки по высоте и с механическими элементами для учёта изменений длины при эксплуатации.
Технологии контроля и предсказания деформаций
— Локальные температурные датчики: установить на ключевых элементах в процессе монтажа для отслеживания реальной температурной картины. Сопоставление температур и измеренных смещений даёт эмпирическую модель поведения конкретного узла.
— Геодезическая съёмка контрольных пунктов: регулярная фиксация координат контрольных марок позволяет документировать смещения в миллиметрах и своевременно корректировать монтаж.
— Моделирование методом конечных элементов (МКЭ) с учётом температурной нагрузки: при правильно заданных границах и материалах моделирование даёт картину ожидаемых прогибов и концентраций напряжений. Модель требует калибровки с учётом реальных материалов и условий монтажа.
— Испытания сборочных узлов на стенде: для критичных сопряжений провести макетирование и прогрев/охлаждение узла для проверки подвижности и натягов. Это уменьшает неопределённость при установке на объекте.
Тактика монтажа в разных температурных сценариях
— Монтаж при низкой наружной температуре (мороз): учитывать, что металлы сокращаются, поэтому установка на проектные размеры, рассчитанные на тёплую эксплуатацию, приведёт к недосягаемости фланцев и смещению опор в тёплый период. Для крупных узлов предусмотреть промежуточную центровку и контроль по температурным датчикам.
— Монтаж при тёплой погоде или после прогрева конструкции: учесть возможную усадку при охлаждении; фланцы и направляющие лучше примеривать при температуре, близкой к эксплуатационной, либо иметь возможность корректировки после остывания.
— Комбинированные режимы (переменная температура в течение одного монтажного цикла): планировать монтажные операции в те интервалы суток, когда температурные градиенты минимальны (обычно ночные часы при стабильной погоде), и избегать работ сразу после интенсивного солнечного нагрева или горячих технологических операций.
Особенности работы с фланцевыми и болтовыми соединениями
— Болтовые соединения воспринимают перераспределение усилий при изменении температур вследствие различной расширяемости сопряжённых элементов. Особенно критичны длинные термически незащищённые трубопроводы.
— Последовательность затяжки болтов должна учитывать температурное состояние: затягивать при контролируемой и зафиксированной температуре, применять момент затяжки, скорригированный на температурный коэффициент материала, а также предусмотреть контроль натяга после первого сезонного цикла.
— Применение пружинных шайб, контролируемых болтовых соединений и упругих уплотнений помогает компенсировать изменения натяга и сохранять герметичность при температурных колебаниях.
Материалы и конструктивные приёмы для уменьшения влияния температур
— Выбирать материалы с близкими коэффициентами теплового расширения в сопряжённых узлах, чтобы уменьшить взаимные деформации.
— Использовать рёбра жёсткости и диафрагмы в длинных плитах и полосах для сокращения коробления при неравномерном нагреве.
— Внедрять температурные компенсаторы в трубопроводах: петли, сильфоны и скользящие опоры позволяют изолировать оборудование от больших продольных перемещений.
— Планировать теплоизоляцию и защиту от локального нагрева для элементов, чувствительных к температуре, особенно рядом с источниками тепла или с активной солнечной экспозицией.
Кейсы и практические примеры (схематично)
— Пример A: при монтаже склада химического производства каркас собрали в весенний период при температуре +10°C, а оборудование монтировали в августе при +25°C. Непредусмотренная разница в длинах направляющих привела к перекосу направляющих и необходимости механической подгонки. Решение — в проекте предусмотреть монтажные компенсаторы и нормативы для проверок по температурным датчикам.
— Пример B: длинный трубопровод между двумя цехами при температурных колебаниях давал значительный прогиб посередине пролёта; установка скользящих опор и петлевой компенсатор сняла напряжения и сохранила герметичность фланцевых стыков.
— Пример C: при сварочных работах на крыше производственного корпуса локальный нагрев вызвал коробление листов. Применение временной стяжки и поэтапная сварка с контролем температуры уменьшили неприятие и ускорили приход конструкции к проектной геометрии.
Дальнейшие организационные шаги для подрядчиков и заказчиков
— Включать требования по температурной координации в смету и график работ: явные временные окна и температурные рамки для критичных операций.
— Закладывать в план монтажа этапы поверочной съёмки до и после ключевых температурных событий (суточные перепады, смена сезона).
— Обеспечивать наличие инструментов для контроля натяга болтов и температуры — ключи с датчиками, тепловизоры и термометры.
— Формировать в составе монтажной бригады специалиста по термоконтролю либо сотрудничать с геодезическим подрядчиком для постоянного мониторинга.
Actionable tips
— Сформулировать температурные режимы: задать монтажную и эксплуатационную температуры для всех критичных узлов.
— Планировать монтажные операции с учётом суточных и сезонных температурных колебаний.
— Устанавливать температурные датчики на ключевых элементах для регистрации реальных условий.
— Выполнять геодезическую съёмку до и после значимых температурных событий.
— Применять компенсаторы и скользящие опоры в длинных прогонах и трубопроводах.
— Сопоставлять коэффициенты теплового расширения материалов при выборе сопряжённых элементов.
— Контролировать натяг болтов по откалиброванным значениям с учётом температуры.
— Проводить макетную сборку и температурные испытания для критичных стыков.
— Включать в график операции по повторной проверке посадочных мест после сезонной смены температур.
— Документировать полученные смещения и корректировать проектные допуски на основании эмпирических данных.
Подход, ориентированный на температурную согласованность, приносит практическую экономию времени и средств: уменьшает количество переделок, сокращает простои оборудования и повышает долговечность узлов за счёт снижения циклических напряжений. В условиях Первоуральска такая проактивная инженерная дисциплина позволяет делать монтажы предсказуемыми и долговечными, обеспечивая стабильную эксплуатацию промышленных объектов.
