Остаточные напряжения — внутренние напряжения в металлоконструкции, остающиеся после прекращения внешнего воздействия, например сварочного нагрева или механической деформации. Они не видны и не меняют форму сразу, но в процессе монтажа и эксплуатации приводят к искривлениям, смещению опор, появлению трещин и снижению гарантированного ресурса оборудования.
В промышленном строительстве Пермско-Уральского региона, в том числе в Первоуральске и Свердловской области, проблема остаточных напряжений особенно актуальна при монтаже крупногабаритных ферм, кран-балок, рам и опор технологического оборудования. Климатические перепады, жесткие требования по допускам и частая необходимость монтажа в условиях действующего производства усиливают влияние внутренних напряжений. Практическое управление этими напряжениями — не только техническая, но и экономическая задача: уменьшение дефектов при монтаже сокращает простои и переделки.
Причины образования и характер влияния
Термическая сварка. При локальном нагреве металл расширяется, а при охлаждении сжимается; неравномерность температурных градиентов вызывает пластические деформации и остаточные напряжения. Чем выше теплоопределённость шпар сварки и чем сложнее конфигурация детали, тем больше риск коробления.

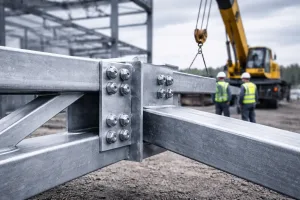

Механическая сборка. Затяжка болтов, податливость соединений, механическая правка создают локальные перераспределения усилий. Неправильная последовательность затяжки способна «заложить» напряжения в узле, которые позже проявятся в виде перекосов.
Геометрия и толщина элементов. Различия в толщине листов, сварные усилители, резы и вырубки создают зоны с разной жёсткостью и теплоёмкостью — это влияет на направление и величину остаточных напряжений.

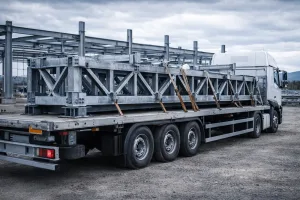

Транспорт и подъемные операции. Перемещение и подвеска крупных сборок вводят дополнительные изгибы и крутки, которые нейтрализуются не полностью при установке и остаются как внутренние напряжения.
Режимы температур эксплуатации. Повторяющиеся циклы заморозки/оттаивания и сезонные колебания усиливают перераспределение напряжений, что особенно важно для наружных конструкций и неотапливаемых цехов Первоуральска.
Методы обнаружения и контроля
Визуальная оценка и геометрическая проверка. Первичная диагностика включает контроль плоскостности, соосности и зазоров. Однако визуально оценить остаточные напряжения нельзя — только их последствия.
Тензометрия (датчики деформации). Тензодатчик — чувствительный элемент, фиксирующий локальную деформацию поверхности; позволяет отслеживать изменение напряжённо-деформированного состояния при нагреве, затяжке или демонтаже временных опор. Первый раз используемый термин: тензометр — прибор для измерения деформации поверхности, показывающий переходные и остаточные значения.
Метод сверления отверстия. Локальное снятие материала и измерение релаксации деформации вокруг отверстия даёт оценку уровня остаточных напряжений в микрообъёме металла.
Ультразвуковой контроль. Используется для картирования анизотропии напряжений и выявления скрытых трещин, связанных с высокими остаточными напряжениями.
Моделирование и мониторинг в реальном времени. Точное численное моделирование сварочных циклов и монтажных операций помогает прогнозировать распределение напряжений и выбирать способы их снижения. Практический мониторинг во время ответственных операций уменьшает риск неожиданностей.
Проектирование с учётом напряжений
Проектные решения должны учитывать не только рабочие нагрузки, но и монтажные и термические воздействия. Ключевые элементы проектирования:
— Размещение швов с учётом доступа и симметрии. Симметричное ведение швов и выбор маршрутов сварки значительно сокращают коробление.
— Проектирование монтажных стыков с возможностью регулировки. Регулируемые опоры и шарнирные узлы уменьшают эффект фиксированных напряжений.
— Предусмотрение технологических швов и зубьев для облегчения выравнивания при сборке.
— Предпроектное моделирование последовательности сборки и подъёма крупногабаритных элементов.
Технологии замещения и снижения напряжений
Контроль технологического процесса сварки. Интерпассовая температура, минимально необходимая энергия на виток и рациональная очередность швов — базовые меры для снижения напряжений. Методы включают обратную сварку, back-step (шаговая сварка против основного направления), попеременное выполнение швов по разным сторонам от оси конструкции.
Предварительный прогрев и контроль охлаждения. Предварительный прогрев снижает градиенты и вероятность образования хрупких накладных зон. Контролируемое медленное охлаждение предотвращает высокую концентрацию остаточных напряжений.
Последующая термическая обработка. Отжиг или термообработка для снятия напряжений (stress relief) — эффективный метод для ответственных узлов, однако требует оценки воздействия на механические свойства и деформации после обработки.
Механические методы выравнивания. Молотковая ковка, гибка, местная правка и упреждающая деформация позволяют привести геометрию в допуски. Необходима аккуратность, чтобы не создать новые очаги концентрации напряжений.
Монтажная практика для промышленных объектов
Монтаж в условиях действующего производства требует дополнительных мер: ограничение времени на перекрытие технологических линий, работа в условиях пыли и вибрации, необходимость сохранять допуски при подъёме краном. Для таких случаев важны:
— Применение временных опор и регулировочных стержней, позволяющих поэтапно перераспределять нагрузки.
— Постановка контрольных геометрических марок на момент заводской сборки для последующей сверки после установки.
— Создание монтажных шаблонов и стапелей, которые повторяют геометрию узлов на месте, позволяя предварительно отработать последовательность сварки и болтовых соединений.
— Использование гибких соединителей и компенсаторов в трубопроводах, чтобы не передавать остаточные усилия на оборудование.
Сценарии и практические примеры
1) Сборка кран-балки в цеху с ограниченной высотой
При поэтапной сборке пролёта большего габарита рекомендована предварительная стапельная сборка двух половин на ровной площадке с симметричной сваркой, затем контроль геометрии и установка на временные опоры. Подъём с использованием нескольких точек подвеса и регулировкой натяжения стропов минимизирует кручение. После установки — дозатяжка болтов по предопределённой последовательности с контролем деформации тензодатчиками.
2) Монтаж опорной рамы под теплообменник
Опорная рама из толстостенных профилей склонна к короблению при сварке пересекающихся элементов. Применение швов малого прохода, симметричных по периметру, предварительный прогрев стыков и поствыпускная термообработка для ответственных стыков позволяют сохранить плоскостность. Для нивелирования остаточных напряжений рекомендуется установить регулировочные пластины под анкерные фланцы и заполнить пустоты неклассифицированным раствором только после окончательной регулировки.
3) Установка длинного трубопровода через перекрытие здания
Трубопровод необходимо собирать с учётом температурных компенсаторов и монтажных петлей. Закладка опор с возможностью смещения в продольном направлении и использование свободно сидящих хомутов снижают передачу сварочных и монтажных напряжений на несущие конструкции.
Практические рекомендации
Практические рекомендации
— Сформулировать последовательность сварочных швов для симметричного нагрева.
— Применять предварительный прогрев при большой толщине и низкой пластичности металла.
— Контролировать интерпассовую температуру и фиксировать параметры каждого прохода.
— Использовать тензометрию для ключевых монтажных узлов.
— Сопоставлять геометрию сборки с заводскими шаблонами до окончательной сварки.
— Применять механические регулировочные элементы в опорных узлах.
— Планировать места для термической обработки и оценивать её эффект на размеры.
— Предусматривать технологические зазоры и компенсаторы в трубопроводах.
— Проектировать временные опоры и точки подвеса с возможностью тонкой регулировки.
— Проверять болтовые соединения по заданной последовательности и крутящему моменту.
— Использовать моделирование для ответственных крупных узлов перед полевыми работами.
— Оценивать влияние монтажных операций на фундамент и предусмотрительно запасировать корректирующие элементы.
Организационные и экономические аспекты
Управление остаточными напряжениями требует координации между проектировщиками, сварщиками, монтажниками и технадзором. Включение контроля напряжений в план работ повышает точность монтажа и снижает риск переработок, что экономически оправдано при средне- и долгосрочных сроках эксплуатации объектов. Инвестиции в контроль термоциклов, мониторинг и подготовку монтажных шаблонов часто окупаются за счёт уменьшения простоев оборудования и снижения числа дефектов.
Особенности работы в Свердловской области и Первоуральске
Локальные климатические условия и специфика промышленных площадок налагают дополнительные требования: наружные монтажные работы следует проектировать с учётом сезонных температурных перепадов, а внутризаводские операции — с учётом ограничений по доступу и требованиям к неразрывной работе технологических линий. Местные подрядчики часто располагают опытом работы с крупными ферменными и крановыми конструкциями, что позволяет внедрять отработанные методики контроля напряжений и адаптировать их к конкретным условиям площадки.
Заключение практической ценности подхода
Системный контроль остаточных напряжений при проектировании, изготовлении и монтаже металлоконструкций уменьшает дефекты, упрощает наладку оборудования и увеличивает срок безаварийной эксплуатации. Комплексная стратегия — сочетание симметричной сварки, термической обработки там, где это оправдано, механической корректировки и мониторинга в процессе монтажа — даёт предсказуемые геометрические результаты и снижает экономические риски при реализации промышленных проектов в регионе.
